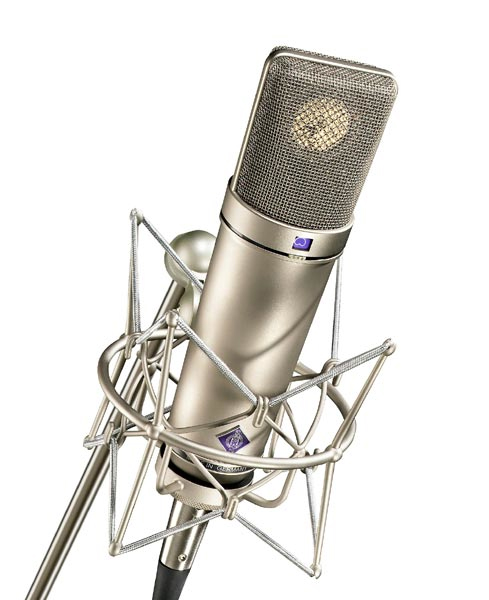

Neumann U 87 Ai nickel StudioSet mit Spinne E 87

Das U 87 ist das wahrscheinlich bekannteste und am weitesten verbreitete Neumann-Studiomikrophon.

Es ist mit einer großen Doppelmembrankapsel mit den Richtcharakteristiken Kugel, Niere und Acht ausgerüstet, die über einen Schalter am Kapselkopf angewählt werden.
Ein Schalter an der Rückseite bewirkt eine 10 dB-Vordämpfung.

Dadurch kann das Mikrophon Schalldruckpegel bis 127 dB verzerrungsfrei übertragen.

Weiterhin läßt sich der Frequenzgang in den Tiefen absenken, um z.B. den Nahbesprechungseffekt zu kompensieren.

Anwendungsbereich

Das Kondensatormikrophon U 87 Ai ist ein umschaltbares Großmembran-mikrophon, das sich durch seine Übertragungseigenschaften, verschiedene Schaltmöglichkeiten und seine gefällige Form auszeichnet.
Es ist für eine große Anzahl von Anwendungsfällen in der Rundfunk-, Fernseh-, Film- und Tonträger-Aufnahmetechnik in gleicher Weise gut geeignet. Bei Orchesteraufnahmen wird es als Hauptmikrophon und als Stützmikrophon für einzelne Instrumente benutzt, hauptsächlich jedoch als Gesangsmikrophon in allen Musiksparten.

Akustische Eigenschaften

Die Einsprechrichtung ist seitlich, wobei die Vorderseite durch das Firmenschild gekennzeichnet ist.
Der Frequenzgang ist für die Charakteristiken Niere und Acht auch im oberen Tonfrequenzbereich für frontalen Schalleinfall praktisch linear.
Damit kann das Mikrophon speziell auch in geringem Abstand von den Schallquellen eingesetzt werden, ohne daß sich ein unnatürlich scharfer Klangeindruck ergibt.
Als Maßnahme gegen Störschall beschneidet ein elektrischer Hochpaß unterhörfrequenten Schall.

Richtcharakteristiken

Die elastisch gelagerte Doppelmembrankapsel umgibt ein großer Drahtgeflechtkorb. Mit einem Schalter unterhalb des Korbes lassen sich die Richtcharakteristiken Kugel, Niere oder Acht einstellen. Ein darüberliegendes Fenster zeigt in Symbolen die Einstellung an.

Elektrische Eigenschaften

Der Zusatzbuchstabe A in der Bezeichnung deutet auf eine geänderte Ausführungsart im Vergleich zum von 1967 bis 1986 gelieferten Mikrophon U 87 i hin.
Diese Änderung bezieht sich auf den elektrischen Teil des Mikrophons; sie macht das U 87 Ai betriebssicherer durch eine niederohmigere Zuführung der Kapselvorspannungen, erhöht das Übertragungsmaß bei gleichem Schalldruck um ca. 10 dB und verbessert den Geräuschspannungsabstand um 3 dB.

Filter und Vordämpfung

Mit einem Schalter an der Rückseite läßt sich eine 10 dB-Vordämpfung einstellen. Das Mikrophon vermag dann Schalldruckpegel bis zu 127 dB (entspricht einem Schalldruck von 45 Pa) verzerrungsfrei zu übertragen. Betätigt man einen weiteren Schalter an der Rückseite, so wird die untere Grenzfrequenz des Mikrophons heraufgesetzt und tieffrequenter Störschallwird schon am Eingang des Mikrophonverstärkers abgeschwächt.
Der bei Druckgradientenempfängern unvermeidbare Tiefenanstieg bei Nahbesprechung wird derart kompensiert, daß sich in Stellung Niere für einen Besprechungsabstand von 30 bis 40 cm und in Stellung Acht für 15 bis 20 cm Abstand ein ebener Frequenzgang ergibt.

Features:

- Umschaltbares Großmembranmikrofon
- Druckgradientenempfänger mit Doppelmembrankapsel
- Das klassische Studiomikrofon
- Schaltbares Trittschallfilter
- Drei schaltbare Richtcharakteristiken: Kugel, Niere, Acht
- Schaltbare 10 dB-Vordämpfung
- Als Haupt- und als Stützmikrofon in verschiedensten Aufnahmesituationen geeignet

Anwendungen:

Das klassische Studiomikrofon z.B. für Gesang (Solisten und Backgroundchor)
The classical studio mic for vocalists (soloists and background vocalists)
Sprechermikrofon Broadcasting/Synchron
Overhead
Stützmikrofon für Bläser
Stützmikrofon für Streicher, insbesondere Cello und Kontrabaß
Stützmikrofon für Klavier
Perkussion
Für Aufnahmen mit extremen Lautstärken (z. B. im Nahbereich von Blechbläsern) sind andere Mikrofone mit der TLM-Schaltungstechnik zu bevorzugen

Technische Daten:

- Akustische Arbeitsweise Druckgradientenempfänger
- Richtcharakteristik Kugel, Niere, Acht
- Übertragungsbereich 20 Hz...20 kHz
- Feldübertragungsfaktor bei 1 kHz an 1 kOhm 20/28/22 mV/Pa1)
- Nennimpedanz 200 Ohm
- Nennlastimpedanz 1 kOhm
- Ersatzgeräuschpegel, CCIR2) 26/23/25 dB1)
- Ersatzgeräuschpegel, A-bewertet2) 15/12/14 dB-A1)
- Geräuschpegelabstand, CCIR2) (rel. 94 dB SPL) 68/71/69 dB1)
- Geräuschpegelabstand, A-bewertet2) (rel. 94 dB SPL) 79/82/80 dB1)
- Grenzschalldruckpegel für K < 0,5%3) 117 dB (Niere)
- Grenzschalldruckpegel für K < 0,5% mit Vordämpfung3) 127 dB
- Maximale Ausgangsspannung 390 mV
- Dynamikumfang des Verstärkers (A-bewertet) 105 dB
- Speisespannung (P48, IEC 61938) 48 V ± 4 V
- Stromaufnahme (P48, IEC 61938) 0,8 mA
- Erforderlicher Steckverbinder XLR3F
- Gewicht 500 g
- Durchmesser 56 mm
- Länge 200 mm

Lieferumfang U 87 Ai Studio Set :

* Mikrophon U 87 Ai (mt)
* Holzetui

*  1 x Spinne E 87
