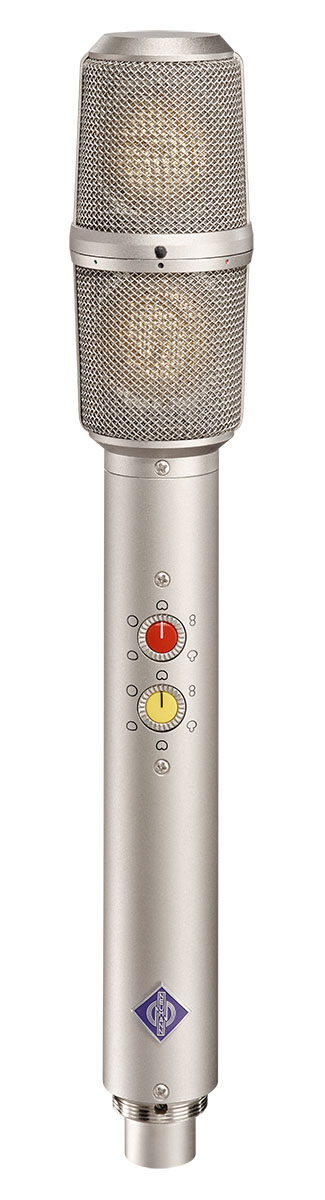

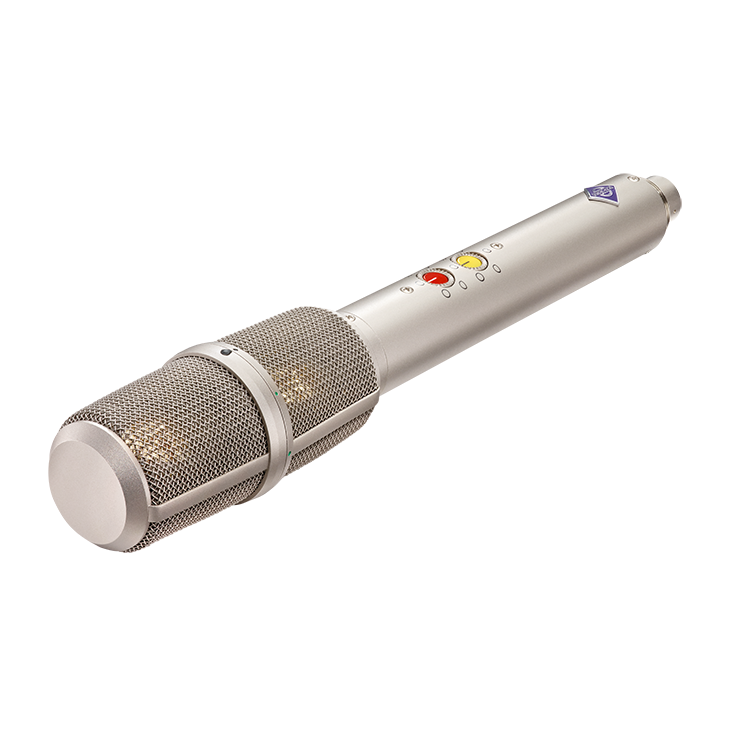

Neumann USM69 i Stereomikrofon, nickel
Hersteller: Neumann
Weitere Informationen:
http://www.neumann.com/?lang=de&id=current_microphones&cid=usm69_orderinfo#
5450,00 CHF
Produktbeschreibung
Neumann USM69 i Stereomikrofon, nickel
Das Stereo-Mikrofon USM 69 i besitzt zwei getrennte Doppelmembran-Kapseln, die übereinander angeordnet sind und sich gegeneinander verdrehen lassen. Die Richtcharakteristiken der beiden voneinander unabhängigen Kapseln können reproduzierbar umgeschaltet werden.
Anwendungsbereich:
Das USM 69 i ist ein Studiomikrofon für die Intensitätsstereophonie und kann somit für XY- und MS-Stereoaufnahmen eingesetzt werden.
Aufbau
Das Stereo-Mikrofon besteht aus dem Kapselkopf, in dem zwei getrennte, voneinander unabhängige Mikrofonkapseln mit Membranen aus goldbedampften Polyesterfolien angeordnet sind, und dem Verstärkerteil, der zwei voneinander unabhängige Mikrofonverstärker enthält.
Beide Kapseln sind dicht übereinander angeordnet und das obere System kann gegenüber dem unteren um 270° verdreht werden. Das ermöglicht Aufnahmen nach dem Prinzip der Intensitätsstereophonie. Bei derartigen Aufnahmen erzeugen aus verschiedenen Richtungen einwirkende Schallquellen in beiden Mikrofonkapseln nur Intensitäts- nicht aber Laufzeitunterschiede. Somit können beide Signale für eine gute Monowiedergabe addiert werden, ohne daß es zu Interferenzen kommt.
Farbpunkte auf dem unteren Kapselsystem bieten eine Orientierungshilfe für den Winkel, um den das obere Kapselsystem gegenüber dem unteren verdreht wurde.
Richtcharakteristiken:
Die fünf Richtcharakteristiken beider Kapseln werden mit zwei Drehschaltern am Mikrofon selbst umgeschaltet. Das Mikrofon benötigt daher kein spezielles Netz- oder sonstiges Anschlußgerät. Seine beiden Ausgänge können direkt auf alle für die P48-Phantomspeisung ausgelegten Anschlüsse geschaltet werden.
Außer den drei üblichen Richtcharakteristiken Kugel, Niere, Acht kann jede Kapsel auch auf die Zwischenstellungen Hyperniere und breite Niere geschaltet werden.
Die hierzu erforderlichen Kapselvorspannungen erzeugt ein eingebauter Gleichspannungswandler.
Elektrische Eigenschaften:
Die Verstärker sind trotz besonders geringen Eigenrauschens sehr weit aussteuerbar. Daher sind Aufnahmen in größerem Abstand wie auch im Nahbereich sehr lauter Schallquellen problemlos möglich.
Die Verstärker des USM 69 i enthalten ein aktives Filter, das unterhörfrequente Spannungen, wie sie durch Trittschall oder Wind entstehen, sperrt. Zugleich verhindert es, daß die Ausgangstransformatoren durch diese sonst unhörbaren Schallanteile übersteuert werden.
Verwendung als Monomikrofon
Außer als Stereo-Mikrofon läßt sich das USM 69 i auch überall dort verwenden, wo an einem Ort zwei Einkanal-Mikrofone benötigt werden oder wo für eine Einkanalaufnahme das zweite System als Reservemikrofon dienen soll.
Da sich die Ausgänge beider Mikrofonkanäle zusammenschalten lassen, können zusätzlich zu den einstellbaren Richtcharakteristiken durch Kombination beider Kanäle noch beliebig Sondercharakteristiken erzeugt werden.
Betriebssicherheit
Beide Mikrofonsysteme arbeiten unabhängig voneinander. Sogar bei Erdschluß der Speisespannung in einem der Kanäle oder beim Kurzschluß eines Ausgangs arbeitet der zweite Mikrofonverstärker ungestört weiter.
Das USM 69 i arbeitet einkanalig auch dann zuverlässig, wenn nur eines der beiden Systeme betrieben und angeschlossen wird.
Bei einem Versagen des Gleichspannungswandlers stellt eine Diodenschaltung im Mikrofon sicher, daß beide Systeme weiterarbeiten. Sie schalten sich dann in die Richtcharakteristik Niere. Das Übertragungsmaß sinkt dabei um ca. 3 dB.
http://www.neumann.com/img/illuArea/USM69i_P.jpghttp://www.neumann.com/img/illuArea/USM69_01_07_P.jpghttp://www.neumann.com/img/illuArea/USM69_02_03_P.jpghttp://www.neumann.com/img/illuArea/USM69_03_02_P.jpg
Anwendungen:
Stereo XY-Technik
Stereo MS-Technik
Stereo Overhead
Technische Daten:
Akustische Arbeitsweise Druckgradientenempfänger
Richtcharakteristik Kugel, breite Niere, Niere, Hyperniere, Acht
Übertragungsbereich 20 Hz...20 kHz
Feldübertragungsfaktor bei 1 kHz an 1 kOhm 13 mV/Pa
Nennimpedanz 150 Ohm
Nennlastimpedanz 1 kOhm
Ersatzgeräuschpegel, CCIR1) 24 dB
Ersatzgeräuschpegel, A-bewertet1) 13 dB-A
Geräuschpegelabstand, CCIR1) (rel. 94 dB SPL) 70 dB
Geräuschpegelabstand, A-bewertet1) (rel. 94 dB SPL) 81 dB
Grenzschalldruckpegel für K < 0,5%2) 132 dB
Maximale Ausgangsspannung 3 dBu
Dynamikumfang des Verstärkers (A-bewertet) 119 dB
Speisespannung (P48, IEC 61938) 48 V ± 4 V
Stromaufnahme (P48, IEC 61938) 2 x 0,7 mA
Erforderlicher Steckverbinder XLR 5F
Gewicht 510 g
Durchmesser 30 + 48 mm
Länge 293 mm
Erhältlich in Nickel und Schwarz
Weitere Informationen: http://www.neumann.com/?lang=de&id=current_microphones&cid=usm69_orderinfo#
