Doepfer MSY2 MIDI-to-SYNC/Clock Interface
Hersteller: Doepfer
Weitere Informationen:
https://doepfer.de/home_d.htm
98,00 CHF
Produktbeschreibung
an Lager (25.9.2024)
Doepfer MSY2 MIDI-to-SYNC/Clock Interface mit Netzteil
Doepfer MSY2 MIDI-to-SYNC/Clock Interface
MSY2 setzt die MIDI-Befehle Start, Stop und Clock auf die entsprechenden Signale Clock und Start/Stop SYNC-Norm um, die beispielsweise bei den Geräten TB303 (Bass-Line) oder TR808 (Drum-Computer) der Firma Roland verwendet wurde.
MSY2 verfügt über 2 parallel geschaltete SYNC-Buchsen und eine Clock-Buchse (3.5mm Klinkenbuchse). An den SYNC-Buchsen stehen das Clock-Signal (0/5V-Impulse) und das Start/Stop-Signal (Start = +5V, Stop = 0V) zur Verfügung. Das Clock-Signal ist zusätzlich an eine eigene Clock-Buchse geführt, um z.B. den Arpeggio-Steuereingang eines Synthesizers MIDI-synchron anzusteuern.
Der SYNC/MIDI-Clock-Teilerfaktor ist über von außen zugängliche DIP-Schalter zwischen 1:1 und 1:16 einstellbar. Bei einem Teilerfaktor 1:1 (d.h. jedes Midi-Clock-Event erzeugt einen Clock-Impuls) hat die Impulsbreite des Clock-Ausgangs einen festen Wert von ca. 4 Millisekunden. Bei Teilerfaktoren größer als 1 entspricht die Pulsbreite dem gewählten Teilerfaktor. Außerdem sind die Polaritäten von Start/Stop und Clock über 2 weitere DIP-Schalter wählbar. Der Teilerfaktor gibt an, nach wie vielen MIDI-Clock-Befehlen ein neuer SYNC-Clock ausgelöst wird.
Die Polaritäts-Schalter legen fest ob ein +5V- oder ein 0V-Pegel den aktiven Zustand von Start/Stop bzw. Clock angeben. Damit sind neben der Standard-Anwendung des MSY2 (Ansteuerung von Geräten mit der Roland-kompatiblen SYNC-Buchse) auch andere ausgefallene Steuerungen möglich.

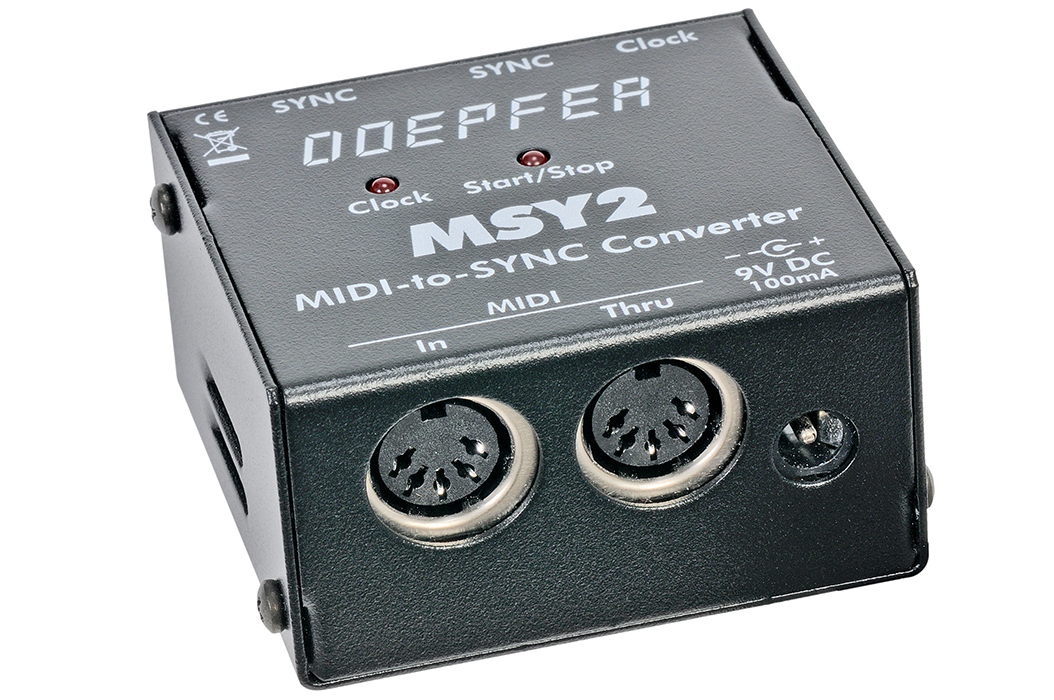

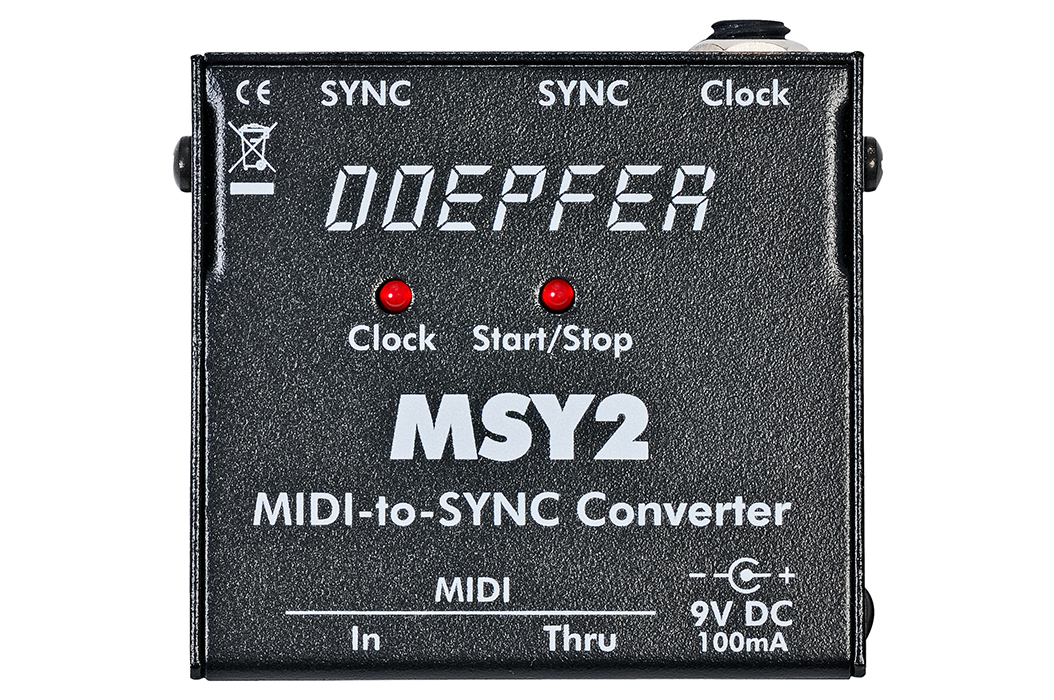

SYNC-Clock und SYNC-Start/Stop werden über 2 Leuchtdioden optisch angezeigt.
MSY2 ist in einem stabilen Metall-Gehäuse (ca. 60 x 60x 35 mm) aus 1 mm Stahlblech untergebracht, die Gehäusefarbe ist schwarz.
Die Stromversorgung erfolgt über ein externes Steckernetzteil (7...12V/100mA). Falls der verwendete MIDI-Sender 100% der MIDI-Norm entspricht, kann die Stromversorgung auch direkt aus der MIDI-Leitung erfolgen (d.h. kein eigenes Netzteil erforderlich). In diesem Fall muß im Gerät ein Jumper (Steckbrücke) umgesetzt werden. Diese Art der Stromversorgung ist jedoch nicht in Verbindung mit allen MIDI-Geräten möglich und muß von Fall zu Fall ausprobiert werden! Ab Werk wird daher der interne Jumper für die Netzteil-Version vorgesehen
Doepfer MSY2 MIDI-to-SYNC/Clock Interface mit Netzteil
Doepfer MSY2 MIDI-to-SYNC/Clock Interface
MSY2 setzt die MIDI-Befehle Start, Stop und Clock auf die entsprechenden Signale Clock und Start/Stop SYNC-Norm um, die beispielsweise bei den Geräten TB303 (Bass-Line) oder TR808 (Drum-Computer) der Firma Roland verwendet wurde.
MSY2 verfügt über 2 parallel geschaltete SYNC-Buchsen und eine Clock-Buchse (3.5mm Klinkenbuchse). An den SYNC-Buchsen stehen das Clock-Signal (0/5V-Impulse) und das Start/Stop-Signal (Start = +5V, Stop = 0V) zur Verfügung. Das Clock-Signal ist zusätzlich an eine eigene Clock-Buchse geführt, um z.B. den Arpeggio-Steuereingang eines Synthesizers MIDI-synchron anzusteuern.
Der SYNC/MIDI-Clock-Teilerfaktor ist über von außen zugängliche DIP-Schalter zwischen 1:1 und 1:16 einstellbar. Bei einem Teilerfaktor 1:1 (d.h. jedes Midi-Clock-Event erzeugt einen Clock-Impuls) hat die Impulsbreite des Clock-Ausgangs einen festen Wert von ca. 4 Millisekunden. Bei Teilerfaktoren größer als 1 entspricht die Pulsbreite dem gewählten Teilerfaktor. Außerdem sind die Polaritäten von Start/Stop und Clock über 2 weitere DIP-Schalter wählbar. Der Teilerfaktor gibt an, nach wie vielen MIDI-Clock-Befehlen ein neuer SYNC-Clock ausgelöst wird.
Die Polaritäts-Schalter legen fest ob ein +5V- oder ein 0V-Pegel den aktiven Zustand von Start/Stop bzw. Clock angeben. Damit sind neben der Standard-Anwendung des MSY2 (Ansteuerung von Geräten mit der Roland-kompatiblen SYNC-Buchse) auch andere ausgefallene Steuerungen möglich.
SYNC-Clock und SYNC-Start/Stop werden über 2 Leuchtdioden optisch angezeigt.
MSY2 ist in einem stabilen Metall-Gehäuse (ca. 60 x 60x 35 mm) aus 1 mm Stahlblech untergebracht, die Gehäusefarbe ist schwarz.
Die Stromversorgung erfolgt über ein externes Steckernetzteil (7...12V/100mA). Falls der verwendete MIDI-Sender 100% der MIDI-Norm entspricht, kann die Stromversorgung auch direkt aus der MIDI-Leitung erfolgen (d.h. kein eigenes Netzteil erforderlich). In diesem Fall muß im Gerät ein Jumper (Steckbrücke) umgesetzt werden. Diese Art der Stromversorgung ist jedoch nicht in Verbindung mit allen MIDI-Geräten möglich und muß von Fall zu Fall ausprobiert werden! Ab Werk wird daher der interne Jumper für die Netzteil-Version vorgesehen
